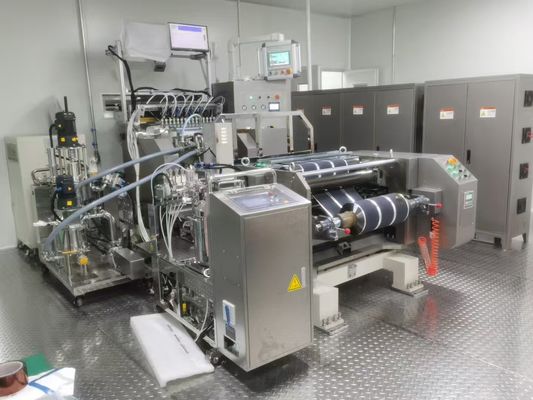

Name: Batteria agli ioni di litio Batteria produrre Extrusione slot macchina di rivestimento a stampo
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-6043-MM
Availability: InStock

metodo di pagamento:	T/T, Western Union

Informazioni di dettagli

Descrizione di prodotto

Informazioni dettagliate

Marca

GERUISI

Numero di modello

GRS-6043-MM

Metodo del cappotto:

Estruzione continua Rivestimento a fuso

Velocità:

8m/min

Funzione di riscaldamento:

Max 140°C

Larghezza di rivestimento della superficie del rullo:

480 millimetri

Precisione della larghezza:

±0,5 mm

Metodo di rivestimento:

rivestimento continuo

Descrizione di prodotto

Batteria a batteria a ioni di litio produce macchina per rivestimento da slot di estrusione

Parametri di base del substrato
	Substrato negativo	Substrato positivo		Osservazioni
Nome	lamina di rame	Foglio di alluminio
Spessore	(4,5-20) μm	(9-30) μm
Larghezza del substrato	(400-500) mm	(400-500) mm
Parametri di rivestimento
Nome materiale	Sluritura dell'elettrodo negativo	Sluritura dell'elettrodo positivo
	Grafite, carbonio mesofase, carbonio duro, ecc.	Cobaltato di litio, manganato di litio, fosfato di ferro al litio, ternario, ecc.
Doppio rivestimento asciutto Spessore	(50-200) μm (Escludendo il materiale a secco a faccia singola per lamina)	(50-200) μm (Escludendo il materiale a secco a faccia singola per lamina)
Spessore umido del rivestimento	100 μm ~ 400μm	100 μm ~ 400μm
Contenuto solido	(45-48) %	Tre Yuan: 66-70% Manganese: 66-70% Ferro litio: 52-58% Pure Cobalt: 66-70%		Intervallo di variazione di contenuto solido: ± 0,5; Temperatura: 26 ± 2 ℃;
Peso specifico	(1.0-1.5) g/cm³	(1.0-2.5) g/cm³
Viscosità	2000-4000 CPS	Tre Yuan: 4000-6000 cps MANGANESE: 4000-6000CP Ferro di litio: 8000-12000 cps COBALT puro: 4000-6000 cps		Intervallo di variazione della viscosità dell'elettrodo negativo: ± 200/2H; Intervallo di variazione della viscosità del catodo: ± 500/2H;
Temperatura	Secondo il controllo di processo RT ~ 140 ℃, utilizzando il metodo di riscaldamento elettrico
Solvente	Sistema olio NMP/sistema idrico	Sistema olio NMP/sistema idrico
Errore di peso	Singolo collatera	Singolo collatera
Parametri di base della macchina
Larghezza del rotolo di rivestimento	600 mm
rivestimento efficace Larghezza	480 mm e sotto;
Metodo di rivestimento	Rivestimento continuo per estrusione di gap (incluso il rivestimento a strisce)
vestire il rivestimento Velocità	1 ~ 8 m/min (relativo allo stato di liquame e all'impostazione del processo di rivestimento);
Macchinari massimi Velocità	30 m/min
Energia	380 V x 50Hz, 3 fase (potenza di controllo 220V x 50Hz, monofase)			messa a terra protettiva
Potenza totale	Massimo 145kW
Fonte d'aria	0.6MPA
Dimensioni complessive della macchina: 20 lunghe x 3,4 largo x 3,0 m di altezza (correlata alla configurazione, la lunghezza è di circa 1,5 m più lunga per ogni misurazione dello spessore aggiuntivo)
4. Requisiti di sicurezza
Rispettare gli standard nazionali pertinenti.
5. Requisiti ambientali
Requisiti dell'ambiente di utilizzo dell'attrezzatura: temperatura ambiente 20-28 ℃, umidità inferiore al 35%, nessun gas infiammabile e corrosivo; Pulizia: classe 100000; Aria compressa: dopo essiccarsi, filtraggio e pressione di stabilizzazione: la pressione dell'aria è maggiore di 5,0 kg/cm2; Il consumo d'aria è di circa 4m 3/h; Requisiti di rumore dell'attrezzatura: a 1 m di distanza dalla misurazione della posizione di lavoro dell'attrezzatura, rumore ≤ 75db; Requisiti del terreno: la fondazione è terreno di cemento o terreno terrazzo, planarità 2 mm/㎡, capacità del cuscinetto 1000 ㎏/㎡;
5. Parametri della parte di asciugatura
Numero di serie del forno asciugato	Modalità di aria di asciugatura		Temperatura	Lunghezza
NO. 1 NO. 2 NO. 3 NO. 4	Sistema di circolazione dell'aria calda, su e giù rispettivamente dalla trasmissione attiva del vento Sistema di circolazione dell'aria calda, su e giù rispettivamente dalla trasmissione attiva del vento Sistema di circolazione dell'aria calda, su e giù rispettivamente dalla trasmissione attiva del vento Sistema di circolazione dell'aria calda, su e giù rispettivamente dalla trasmissione attiva del vento		70 - 110 ° C. 70 - 140 ° C. 70 - 140 ° C. 70 - 110 ° C.	3m 3m 3m 3m
Numero di zone di controllo della temperatura:	4 sezioni (sezione 3 m)
Lunghezza totale del forno:	Circa 12 metri
Fonte di calore:	Riscaldamento elettrico
Temperatura:	Max: 140 ℃
Superficie del forno Temperatura:	L'aumento della temperatura non è più di 50 ℃ (esclusa la porta del forno)

Introduzione alla struttura di ogni parte
- meccanismo di svolgimento

Numero di serie	Progetto	Parametri	Osservazioni
	Struttura	Tipo fisso della piastra verticale, piastra grande nichelata, scatola elettrica laterale in acciaio inossidabile (trattamento con disegno di filo opaco in acciaio inossidabile), cambio di rotolo manuale	1 set
	Direzione di svolgimento	da su o giù
	Diametro del rotolo	550 mm massimo
	Peso rotolare	Max. 600 kg/roll
	Usa i mandrini	Diametro del cerchio interno: (76.2-80.0) mm Materiale: tubo di alluminio, tubo in acciaio al carbonio, plastica rinforzata in ABS, tubo di carta	1 set
	albero flatulenza	Struttura dell'albero gonfiabile (albero da 3 pollici), con funzioni di svolgimento e riavvolgimento attivo	1 set
	Sistema di tensione	Motore + sensore di tensione; Range di tensione: 10-300 N Larghezza complessiva	1 set
	Piattaforma a nastro	Piattaforma: la parte superiore è fornita con un groove guida e la piattaforma è intarsiata con una scala. Striscia a baionetta: tipo di barra a doppia pressione, la fossa è riempita con striscia di gomma per evitare le particelle di metallo durante il taglio della striscia	1 set
	Sistema di correzione	I test ad ultrasuoni possono rilevare materiali trasparenti, accuratezza di correzione di ± 0,5 mm Corsa di rettifica> 80 mm
	Rotolo guida	Rotolo di alluminio specchio, superficie anodizzata

Dispositivo di rivestimento

Numero di serie	Progetto	Parametri	Osservazioni
	Metodo di rivestimento	Rivestimento continuo, estrusione di gap, rivestimento a strisce
	Morire	Testa di matrice domestica con micrometro, il labbro può essere intarsato con acciaio in lega dura resistente all'usura e resistente alla corrosione, rettilinea ≤ 2 µm, con pulizia manuale di turnover, sostituzione della guarnizione e funzioni di posizionamento
	Struttura	Piastra in acciaio Q235A, nichelata
	Specifiche a rulli di rivestimento	φ260mm, tubo in acciaio speciale, placcatura cromata dura Accuratezza del runout del cerchio ≤ 2um (rilevamento meccanico) Non vi è rumore anormale, vibrazione anormale e generazione di calore di ciascuna parte durante la guida e la rotazione.
	Specifica del rotolo Nip	φ120mm rullo in acciaio, rivestito con EPDM, durezza 68 ± 3 con conducibilità Pulsante Funzionamento cilindro per ottenere l'azione di apertura e chiusura del rullo Con copertura di sicurezza
	Testa del film di estrusione Mossa	Drive di base: funzionamento del pulsante (utilizzare il cilindro per spostarsi in una vasta gamma) GAP TRIMMING: Funzionamento del pulsante (utilizzando l'azione del servo motore) Rilevamento del divario: reggero da griglia (precisione 0.1um)
	Valvola di rivestimento	Valvola di gioco pneumatico
	Materiale rotolo	Il diametro esterno del rullo in alluminio a specchio è di 110 mm e la superficie viene trattata con grado positivo.
	Caduta liquida Ricevere	La scatola di ricezione fatta di SUS304 fluisce dalla canna di rifiuti attraverso la conduttura.
	Banco di lavoro	Con passi e corrimano, acciaio inossidabile
	Rilevamento della cintura rotta	Funzione di rilevamento aggiunta della cinghia rotta

Sistema di pompaggio

Numero di serie	Progetto	Parametri	Osservazioni
	pompa a vite	Pompa della vite di God of War giapponese, servo motore con trasferimento planetario di precisione
	Serbatoio di transito	Controllo a livello, controllo della pressione, agitazione lenta elettrica, velocità regolabile, volume 30 litri
	Ritorno materiale	Controller di rivestimento di reflow del materiale
	Filtro	Con il filtro dinamico, il numero di mesh può essere personalizzato in base alle esigenze dei clienti (120, 150, 200 mesh)
	Remover di ferro	Sopra 10000 gaussiano
	Tubi e accessori	Connettori rapidi in acciaio inossidabile e raccordi in acciaio inossidabile
	Sistema di monitoraggio della pressione	Monitoraggio della pressione del liquame (pressione differenziale) nella cavità della testa di estrusione, uscita della pompa e cavità di ritorno, con precisione ≤ 0,005 MPA

Forno asciugato

Sezioni da I a IV
Numero di serie	Nome	Parametri	Osservazioni
1	Modello	Sistema di circolazione dell'aria calda, spruzzando aria dalle superfici superiori e inferiori
2	Lunghezza del forno	Ogni sezione di 3 metri, un totale di 12 metri	La lunghezza totale del forno è di circa 12418 mm
3	Temperatura dell'aria calda	RT - 140 ° C.
		Accuratezza del controllo della temperatura: valore del set di temperatura ± 1 ° C
		Temperatura dell'aria calda: ± 3 ° C sull'ugello
4	Corpo da forno	Materiale in scatola: piastra in acciaio inossidabile	Compreso il monitoraggio della porta e della pressione del vento a prova di esplosione
		Strato di isolamento: isolamento pieno di fiocco 100 mm cotone
		Cuscinetti in acciaio inossidabile per rivestimento forno 304, cuscinetti in acciaio inossidabile
5	Porta operativa	Nell'area operativa
6	Rotolo guida	Anodizzazione della superficie del rullo in alluminio specchio (con guida)
7	Condotto aria fresco	Piastra in acciaio inossidabile
8	ugello di aria calda	Fine superiori e inferiori: acciaio inossidabile; L'ugello dell'aria può essere rimosso e pulito e l'altezza può essere regolata per garantire la migliore efficienza di asciugatura
9	Sistema di circolazione dell'aria calda: Ventola circolante	Tutto l'acciaio inossidabile nell'area a contatto con il flusso d'aria; con filtro primario, pulizia rimovibile, ventola in acciaio inossidabile da 3kW, regolazione dell'inverter
9	Stufa	Riscaldamento elettrico da 24 kW
10	Condotto dell'aria circolante	Piastra in acciaio inossidabile, piegata per unità di circolazione dell'aria calda
11	Filtro (nuovo outlet d'aria)	150 maglie in acciaio inossidabile a maglie	Rimovibile
12	Pieno polo ingresso e cavità di pressione negativa indipendente dall'outlet	0,3 m La struttura di pressione negativa lunga impedisce la perdita di solvente
13	Punto di misurazione della temperatura	Uscita d'aria dell'ugello d'aria superiore e inferiore
14	Ventola di scarico:	L'aria di scarico totale è divisa in due sezioni e controllata rispettivamente per convertitore di frequenza. Il volume d'aria di scarico totale è di 9000 metri cubi/ora	La festa B è dotata di sistema di riciclaggio
15	Cutto di scarico:	Piastra in acciaio trattata in superficie, piegata per l'uso tra il corpo e la ventola di scarico
16	Scatola di tenuta di presa:	Superficie interna: piastra in acciaio SUS304
17	Dispositivo di scalata	Nastro e pulire il forno
18	Punto di misurazione della temperatura	Uscita d'aria dell'ugello d'aria superiore e inferiore
19	Recupero NMP	Vengono fornite solo l'interfaccia della ventola e l'interfaccia di controllo
20	Rilevamento della concentrazione di NMP	Ogni sezione è riservata per l'interfaccia del sensore NMP e il polo positivo è dotato di 1 set di sistema di rilevamento. 1. Quando la concentrazione di rilevamento supera il 30%, l'apparecchiatura deve effettuare allarme audio e illuminato e aumentare la frequenza della ventola di scarico; 2. Quando la concentrazione di rilevamento supera il 50%, arrestare il rivestimento e la ventola di scarico funziona alla frequenza massima;	Adattamento positivo, Negativo

3.5.

Dispositivo di scarico (coda)

Numero di serie	Progetto	Parametri	Quantità
1	Struttura	Struttura fissa della piastra verticale, scatola elettrica in acciaio inossidabile, placca per nichela per piastra (trattamento con disegno in acciaio inossidabile)
2	rullo di scarico	φ160 rullo in acciaio con superficie cromata durata	1
3	Nip roll	Rullo in acciaio φ120mm, rivestito con EPDM, durezza 68 ± 3, con conducibilità Modalità di movimento dell'asse: unità cilindro	1
3	Nip roll	Con dispositivo di protezione della sicurezza	1 set
4	Sistema di tensione	Cilindro a basso attrito + Struttura del rullo altalena + sensore di tensione (controllo a doppio anello chiuso) Range di tensione: 10-300 n Larghezza intera	1 set
5	Rotolo guida	Rotolo di alluminio specchio, superficie anodizzata	1 set
6	Sistema di correzione delle esportazioni	Correzione della deviazione, precisione ± 0,5 mm	1 set
7	Misurazione dello spessore	Il sistema di rilevamento della misurazione dello spessore è fornito tra trazione e avvolgimento. (Configurazione positiva x Test di densità della superficie online, misurazione dello spessore del laser negativo)	Opzionale

3.6.meccanismo di avvolgimento

Numero di serie	Progetto	Parametri	Osservazioni
	Struttura	Tipo fisso della piastra verticale, piastra grande nichelato, scatola elettrica in acciaio inossidabile, cambio di rotolo manuale	1 set
	Direzione di svolgimento	da su o giù
	Diametro del rotolo	550 mm massimo
	Peso rotolare	Max. 600 kg/roll
	Usa i mandrini	Diametro del cerchio interno: (76.2-80.0) mm Materiale: tubo di alluminio, tubo in acciaio al carbonio, plastica rinforzata in ABS, tubo di carta	1 set
	albero flatulenza	Struttura dell'albero gonfiabile (albero da 3 pollici), con funzioni di svolgimento e riavvolgimento attivo	1 set
	Sistema di tensione	Motore + sensore di tensione; Range di tensione: 10-300 N Larghezza complessiva	1 set
	Piattaforma a nastro	Piattaforma: la parte superiore è fornita con un groove guida e la piattaforma è intarsiata con una scala. Striscia a baionetta: tipo di barra a doppia pressione, la fossa è riempita con striscia di gomma per evitare le particelle di metallo durante il taglio della striscia	1 set
	Sistema di correzione	I test ad ultrasuoni possono rilevare materiali trasparenti, accuratezza di correzione di ± 0,5 mm Corsa di rettifica> 80 mm
	Rotolo guida	Rotolo di alluminio specchio, superficie anodizzata
