Name: Macchina di saldatura laser da 1500W per saldatore a celle a batteria agli ioni di litio
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-ZHC1500W
Availability: InStock

metodo di pagamento:	T/T, Western Union

Informazioni di dettagli

Descrizione di prodotto

Informazioni dettagliate

Marca

GERUISI

Numero di modello

GRS-ZHC1500W

Potenza:

1500w

Formato di trasferimento regionale:

x800 y600

altezza dell'asse z:

intervallo di regolazione 200 mm

Instabilità potenza di uscita:

< 1%

Qualità del raggio:

M2<1.3

Consumo di potenza del laser:

2 kW

Consumo di energia del serbatoio dell'acqua:

1.5kw

Descrizione di prodotto

Saldatrici laser per saldatori a celle a batteria

Saldatura laser Modello di apparecchiatura: GRS-ZHC1500W

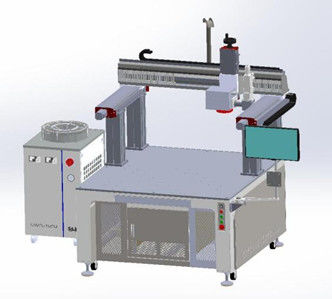

Apparizione dell'apparecchiatura (I): Macchina di saldatura laser da 1500W per saldatore a celle a batteria agli ioni di litio 0

(L'immagine è solo a titolo di riferimento, a seconda del prodotto effettivo)

(II) dimensioni dell'apparecchiatura (solo a titolo di riferimento)

Macchina di saldatura laser da 1500W per saldatore a celle a batteria agli ioni di litio 1

- introduzione di attrezzature:

1Il campo di scansione del galvanometro è di 150*150 mm, e la parte fuori campo è saldata attraverso l'asse xy;

2. formato di spostamento regionale x800 y600;

3La distanza tra la lente vibrante e la superficie di saldatura del pezzo di lavoro è di 335 mm e vengono utilizzati prodotti di altezza diversa dopo aver regolato l'altezza dell'asse z;

4. regolazione manuale dell'altezza dell'asse z, intervallo di regolazione 200 mm;

5. Il sistema di saldatura a scansione galvanometrica è adottato per ridurre il tempo di movimento dell'albero e l'efficienza di saldatura è superiore;

6. Il tavolo di lavoro adotta una struttura di portiere, il prodotto non si muove e la testa laser viene spostata e saldata per ridurre l'usura dell'albero in movimento;

7. il banco laser è progettato in modo integrato e la bottega è disposta in posizioni diverse, risparmiando così spazio;

8. Il grande piano di tavola in piastra di alluminio è liscio e bello. Il piano di tavola è dotato di 100 * 100 fori di montaggio, che è conveniente per bloccare il dispositivo;

9La lente protegge il coltello ad aria e utilizza gas ad alta pressione per isolare gli schizzi generati durante la saldatura (si raccomanda che la pressione dell'aria compressa sia superiore a 2 kg).

- Introduzione del software di saldatura a laser:

1. controllo PC, interfaccia amichevole, facile da imparare;

2. Il percorso di saldatura può insegnare la programmazione di acquisizione, può importare file (dxf);

3La finestra di processo è ricca e i parametri appropriati possono essere impostati in base alle esigenze;

4. in base alle diverse procedure di impostazione del prodotto e ai parametri di processo, possono essere registrati dopo il salvataggio e possono essere riutilizzati.

5. modalità lineare (linea retta, linea ondulata, cerchio) una varietà di variabile, migliorare la qualità della saldatura.

Macchina di saldatura laser da 1500W per saldatore a celle a batteria agli ioni di litio 2

(V) parametri del laser:

Modello	GRS-ZHC1500W
Potenza massima di uscita	1500 W
lunghezza d'onda centrale	1070±10 nm
Instabilità della potenza di uscita	< 1%
qualità del fascio	M2<1.3
Lunghezza della fibra	20 metri
Diametro del nucleo della fibra	100 mm
Modalità di funzionamento	di larghezza superiore a 50 mm
Consumo di potenza del laser	2 kW
Consumo di energia del serbatoio dell'acqua	1.5kw
Temperatura dell'ambiente di lavoro	5-45 °C
Umidità dell'ambiente di lavoro	< 75%
Modalità di raffreddamento	raffreddamento ad acqua
domanda di alimentazione	380V ± 10%,50Hz,60A

(VI) elenco di configurazione:

Numero di serie	Nome dell' accessorio	Modello	Commenti
1	macchina di saldatura laser a fibra	GRS-ZHC1500W
2	Laser	5M-0150HC	1500 W
3	Frigoriferi	cwfl-150AN	Frigoriferi a doppia temperatura
4	testa di uscita laser	15 GB	con una larghezza di 20 mm o più ma non superiore a 50 mm,
5	sistema software	ZJH23P-B	Sistema di saldatura galvanometrico a formato mobile
6	Scaffalatura ospitante	Modulo Viaggio x800y600z200	armadietto in lamiera
7	Controllo elettrico	- Sì, certo.
8	Computer host	Frequenza principale superiore a 2,7 GHz Memoria 4G	Azionamento a stato solido/win7
9	sistema servo	400 W
10	Vattone/rastro guida	Fabbricazione a partire da prodotti della voce 8528	Precisione di riposizionamento 0,03 mm
11	Finestra di protezione	lenti al quarzo

Tag:

saldatore a punti del pacchetto della batteria,

Macchina di saldatura a batteria,

saldatore per celle a batteria
