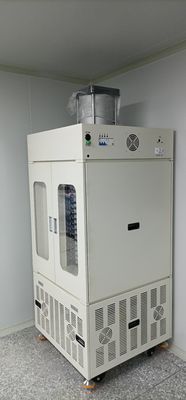

5V6A Battery Pack Assembly Line 16channel Hot Pressing Formation Cabinet

Composizione dell'apparecchiatura:

L'apparecchiatura è composta da quattro parti: sistema di controllo della temperatura, sistema di controllo della pressione, sistema di armadio di formazione e meccanismo di fissaggio.

1Sistema di controllo della temperatura

(1) Scaldo elettrico uniforme con piastra di riscaldamento in silicone;

(2) Controllo della temperatura indipendente per ogni piastra di riscaldamento a strato;

(3) schermo touch + controllo intelligente integrato PLC;

(4) La cella viene completata e raffreddata in modo naturale;

(5) funzione di allarme di sovratemperatura.

2Sistema di controllo della pressione

(1) Pressione da 9 strati di carta isolante rivestita di piastra di alluminio impilata verticalmente;

(2) Controllo intelligente della pressione di uscita;

(3) Controllo intelligente di regolazione della pressione multi-sezione.

3. Sistema di formazione del gabinetto

(1) Funzione di protezione da carica e scarica e da sovraccarica e scarica;

2) funzione di archiviazione di dati in rete;

(3) Funzione di rilevamento e di classificazione della tensione;

(4) Funzione di allarme antincendio.

4Meccanismo di fissaggio

(1) Funzione di attracco affidabile per orecchio positivo e negativo e contatto;

(2) limite della piastra di riscaldamento, funzione di contatto per il danno da carico della difesa antiaerea;

(3) protezione isolante della piastra di riscaldamento.

5Vantaggi dell' attrezzatura

Spessore della batteria da 2,5 a 12 mm, non è necessario sostituire il blocco di pressione del bastone.

6. Processo di funzionamento del dispositivo

Aprire la porta dell'armadio e inserire la batteria Chiudere il parametro della porta dell'armadio impostazione Clampo premere iniziare riscaldamento iniziare formazione Fine allentare il dispositivo aprire la porta dell'armadio e rimuovere la batteria.

Indicatori tecnici:

1. Funzioni principali del meccanismo di fissaggio

1.1 La scheda di riscaldamento è composta principalmente da: piastra di alluminio finita, da un lato è montata una scheda isolante di spessore di 1,0 mm, dall'altro lato una scheda di riscaldamento speciale di silicone di spessore di 1,0 mm,E il tutto è coperto con 300g di carta da visita liscia;

1.2 Modalità di funzionamento: il cilindro viene azionato da destra a sinistra, la batteria è posizionata in posizione fissa tra i due strati di piastre di riscaldamento,e la forza di fissaggio della batteria si realizza attraverso la contrazione del dispositivo, mentre le orecchie positive e negative della batteria sono in contatto affidabile con il contatto dell'armadio di formazione;

1.3 L'apparecchiatura è una struttura a cerniera a doppio lato, a ciascuna porta è installato un pezzo di vetro temperato, che permette di osservare facilmente il funzionamento interno dell'apparecchio;

1.4 Modalità di impostazione della pressione: inserire la lunghezza e la larghezza di una singola cella, il numero di celle e la pressione superficiale di ciascun strato sul touch screen;calcolo intelligente del PLC e uscita automatica della pressione richiesta;

1.5 Tempo di riscaldamento: ad esempio a temperatura ambiente di 25°C, ≈15 minuti a 60°C, ≈25 minuti a 75°C;

1.6 Il contatto è realizzato con il metodo a quattro fili e il contatto è 24K oro placcato con rame fosforo, che ha i vantaggi di un campionamento accurato, resistenza all'usura e resistenza all'ossidazione del contatto;

1.7 La scheda di controllo della corrente costante adotta il metodo dei dispositivi a quattro fili per misurare, per eliminare al massimo gli errori di cablaggio e di contatto, facile da usare e da mantenere, elevata precisione di prova,ogni canale della batteria del dispositivo di contatto ha una fonte di tensione costante di corrente costante completamente indipendente, il proprio ciclo non si influisce reciprocamente;

1.8 Velocità rapida di campionamento: se non esiste un deposito di sottovoltaggio, il periodo di ispezione dell'intero armadio deve essere inferiore o uguale a 9S.
