Pocket Cell Top sigillamento laterale degassaggio e pre sigillamento tre in una macchina

Introducere:

Questo dispositivo ha principalmente tre funzioni: sigillamento sul lato superiore, pre-imballaggio e degassaggio a vuoto per la batteria al litio a cella in sacchetto;Questa macchina attraverso la classificazione dell'interfaccia di visualizzazione controllare con precisione il lato superiore imballaggio, pre-imballaggio, tre funzioni statiche a vuoto. è composto da sigillo di riscaldamento, scatola di pompa a vuoto e componente di sigillo di calore pneumatico che completa automaticamente la sigillatura sul lato superiore,preconfezionamento e disgasamento in posa vuota con tre funzioni della cella della sacca della batteria.

Caratteristiche principali:

* La testa è realizzata in materiale di rame, buon effetto di trasferimento di calore, risparmio di energia, miglioramento dell'efficienza del lavoro, risparmio energetico rispetto a prodotti simili;

* La pressione della testa superiore e inferiore può essere regolata dal regolatore di pressione per soddisfare i diversi requisiti dei parametri di processo;

* La testa superiore e inferiore sono spinte dal cilindro attraverso due manicotti lineari di guida e il movimento superiore e inferiore è flessibile.e la guida è accurata per garantire il parallelismo del prodotto dopo la sigillatura dei bordi;

* I cambiamenti nella cavità possono essere osservati durante il lavoro attraverso la finestra di prospettiva;

* La cavità del coperchio è azionata dal cilindro, guidata dalla manica di guida rotante, movimento flessibile su e giù, guida accurata per garantire i requisiti di sigillatura del prodotto;

* Può essere applicato a diverse specifiche di batterie di prodotto e la regolazione è semplice e comoda;

* La macchina principale e la scatola di controllo sono divise in due, in modo che la macchina possa essere collocata nel lavoro della scatola dei guanti, può anche essere collocata nel lavoro della catena di montaggio;

* Facile da usare, bello aspetto, piccole dimensioni, peso leggero.

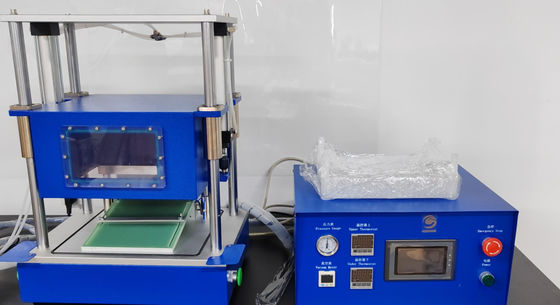

Immagine di riferimento:

Parametri tecnici:

*controllo automatico a schermo touch PLC;

* La cavità è realizzata in lega di alluminio, resistente alla corrosione, struttura solida;

* grado di vuoto regolabile fino a -95 Kpa (pompa di vuoto dell'acquirente);

* Temperatura della testa: temperatura ambiente ~ 250°C, temperatura regolabile;

* Precisione di controllo della temperatura: ±2°C;

* Pressione di tenuta termica: 0 ~ 7 kg/cm2 regolabile;

* Tempo di tenuta termica: 0 ~ 99 secondi regolabile;

* Larghezza del bordo: 5±0,4 mm (secondo le esigenze del cliente);

* Dimensioni massime dei bordi: 200 mm;

* Dimensione massima di scarica della batteria lunghezza 200, larghezza 160 mm (compresa la tasca del gas);

* Gamma di spessore del sigillo: 60~300um;

* Precisione dello spessore di tenuta (mm): qualsiasi differenza di spessore del pacchetto di due punti < 15um;

* Consumo di gas: circa 0,2 litri di gas compresso/una volta per sigillo;

* Velocità di lavoro a pressione d'aria: ≥ 180 volte/ora;

* Potenza: tubo di riscaldamento da 300w, consumo di energia di riscaldamento di circa 0,6 kW;

* Fornitura di corrente: 220V/50Hz;

* Fonte di aria compressa: 0,5 - 0,8 MPa; quando viene utilizzata nella casella dei guanti, la fonte di alimentazione del cilindro deve essere coerente con il gas di lavoro utilizzato nella casella dei guanti.

Dimensioni dell'apparecchiatura:

* Dimensioni complessive: sezione di lavoro: 470 mm * 485 mm * 435 mm;

Box di controllo: 420 mm * 325 mm * 225 mm;

* Peso: circa 50 kg.

Composizione dell'apparecchiatura:

Questa macchina è composta dalle seguenti parti:

1. parte meccanica: meccanismo di modello inferiore, meccanismo di camera a vuoto, meccanismo di azionamento, meccanismo di guida, meccanismo di base, parte di controllo della scatola elettrica, ecc.;

2Parte elettrica: componenti pneumatici, relè a stato solido, valvole solenoidi, interruttori fotoelettrici, ecc.

3 Componenti principali:

cilindro: AIRTAC;

cuscinetti: NSK di alta qualità domestica;

Termostato: Omron (importato dal Giappone);

Relais del tempo: Omron/qualità domestica;

Relaio intermedio: Omron (importazione giapponese).

Metodi di manutenzione e precauzioni:

1Asciugate frequentemente le tavole superiori e inferiori e la camera di vuoto per mantenerla pulita.

2. lubrificare le parti mobili del cuscinetto per mantenere il movimento liscio.

3Se non viene utilizzato per un lungo periodo, pulire la superficie delle parti mobili del meccanismo e spruzzare la superficie con olio anti ruggine.

4Controllare regolarmente le viti, i dadi, i perni e gli altri elementi di fissaggio nelle varie parti della macchina per evitare lo scioglimento e prevenire incidenti di qualità della macchina e incidenti personali.

Procedure di funzionamento sicure:

1Non estendere le mani o altre parti nella camera di vuoto, nelle parti mobili della manica di guida della palla o nell'area pericolosa durante il funzionamento, che può causare lesioni personali.Non permettere a due o più persone di usare la macchina per evitare lesioni accidentali.

Nota: con dispositivo di protezione elettrica, copertura di sicurezza, in modo che le parti mobili all'interno del coperchio di protezione, per garantire la sicurezza personale.

2- I tecnici stranieri e il personale designato non possono smontare e depurare arbitrariamente le apparecchiature.

3Non smontare componenti del circuito senza autorizzazione.
