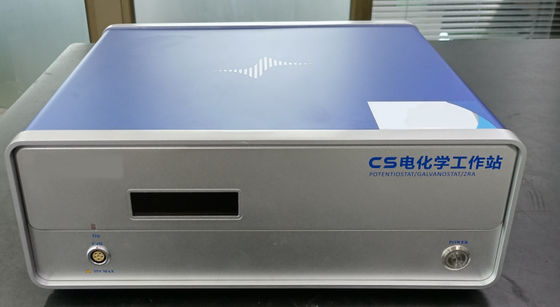

Stazione di lavoro elettrochimica per il laboratorio delle batterie

Potenziale costante Intervallo di controllo del potenziale: ±10V

Intervallo di regolazione della corrente costante: ±2,0A

Accuratezza di controllo potenziale: 0,1% × lettura a scala completa ±1mV

Precisione di controllo corrente: 0,1% × lettura a scala completa

Risoluzione potenziale: 10V ((> 100Hz), 3V ((< 10Hz)

Sensibilità alla corrente: 1 pA

Il tempo di aumento del potenziale: < 1S (< 10mA), < 10S (< 2A)

Impedenza di ingresso dell'elettrodo di riferimento: 1012 ± 20 pF

Intervallo di corrente: 2nA ~ 2A, complessivamente 10 fermate

Pressione del serbatoio: ±21V

Corrente di uscita massima: 2,0A

Velocità di scansione CV e LSV: 0,001mV ~ 10000V/s

Larghezza di impulso CA e CC: 0,0001 ~ 65000s

Incremento di corrente di scansione: 1mA@1A/mS

Incremento potenziale durante la scansione potenziale: 0,076MV-@1V/mS

Frequenza SWV: 0,001 ~ 100KHz

Larghezza di impulso DPV e NPV: 0,0001 ~ 1000s

Raccolta dati AD: 16bit@3,6MHz, 20bit@1KHz

Risoluzione DA: 16 bit, tempo di costruzione: 1S

Incremento potenziale minimo di CV: 0,020 mV

Frequenza IMP: 10Hz~1MHz

Filtro a basso passaggio: programmabile in 8 segmenti

Intervallo di corrente e potenziale: impostazione automatica

Modalità di comunicazione dell'interfaccia: USB2.0

2Indice di funzione di impedenza elettrochimica

Generatore di segnale:

Risposta di frequenza: 10Hz~1MHz

Accuratezza della frequenza: 0,005%

Amplitudine del segnale AC: 1mV~2500mV

Risoluzione del segnale: 0,1 mV RMS

Differenza di corrente continua: -10~+10V

Impedenza di uscita DDS: 50

Forma d'onda: onda sinusale, onda triangolare, onda quadrata

Distorsione dell'onda senoidale: < 1%

Modalità di scansione: logaritmo/lineare, aumento/diminuzione

Analisi del segnale:

Tempo minimo di integrazione: 10 mS o tempo di ciclo massimo

Tempo massimo di integrazione: 106 cicli o 105 secondi

Ritardo di misurazione: 0-105 secondi

Compensazione di compensazione di corrente continua:

Intervallo di compensazione automatica del potenziale: -10V~+10V

Intervallo di compensazione della corrente: -1A~+1A

Regolazione della larghezza di banda:

Impostazioni automatiche o manuali, possono essere regolati un totale di 8 livelli

2Indice di funzione di impedenza elettrochimica

Generatore di segnale:

Risposta di frequenza: 10Hz~1MHz

Accuratezza della frequenza: 0,005%

Amplitudine del segnale AC: 1mV~2500mV

Risoluzione del segnale: 0,1 mV RMS

Differenza di corrente continua: -10~+10V

Impedenza di uscita DDS: 50

Forma d'onda: onda sinusale, onda triangolare, onda quadrata

Distorsione dell'onda senoidale: < 1%

Modalità di scansione: logaritmo/lineare, aumento/diminuzione

Analisi del segnale:

Tempo minimo di integrazione: 10 mS o tempo di ciclo massimo

Tempo massimo di integrazione: 106 cicli o 105 secondi

Ritardo di misurazione: 0-105 secondi

Compensazione di compensazione di corrente continua:

Intervallo di compensazione automatica del potenziale: -10V~+10V

Intervallo di compensazione della corrente: -1A~+1A

Regolazione della larghezza di banda:

Impostazioni automatiche o manuali, possono essere regolati un totale di 8 livelli

3- Funzioni principali del software di misura e controllo

Polarizzazione allo stato stazionario: misurazione del potenziale del circuito aperto (OCP), polarizzazione del potenziale costante (curva I-t), polarizzazione della corrente costante, scansione del potenziale dinamico (curva TAFEL),scansione di corrente dinamica (DGP), la fase di scansione potenziale;

Polarizzazione transitoria: onda graduale di potenziale costante arbitraria, onda graduale di corrente costante arbitraria, passo graduale di potenziale costante (VSTEP), passo graduale di corrente costante;

Analisi del tempo: cronopotenziometria (CP), cronogalvanometria (CA), cronogalvanometria (CC);

Voltammetria: voltammetria lineare di spazzatura (LSV) #, voltammetria ciclica lineare (CV), voltammetria ciclica graduale (SCV) #, quadrato

Voltametria d'onda (SWV) #, voltametria d'impulso differenziale (DPV) #, voltametria d'impulso convenzionale (NPV) #, differenza convenzionale

Voltametria a impulso diviso (DNPV) #, rilevamento di corrente di impulso differenziale (DPA), rilevamento di corrente di impulso differenziale doppia (DDPA),

Metodo di rilevamento di corrente a tre impulsi (TPA), metodo integrato di rilevamento di corrente a impulsi (IPAD), voltametria CA (ACV)

Voltametria AC secondo armonico (SHACV), voltametria AC a trasformazione di Fourier (FTACV) (il metodo # include la fase

Metodo di voltammetria di dissoluzione);

Impedenza AC: Impedenza elettrochimica (EIS) ~ scansione di frequenza, impedenza elettrochimica (EIS) ~ scansione temporale, impedenza elettrochimica (EIS) ~

Scansione del potenziale (curva di Mott-Schottky), prova di impedenza di corrente costante;

Prova di carica e scarica: carica e scarica della batteria, carica e scarica di corrente costante, carica e scarica potenziali costanti, titolazione intermittente di corrente costante GITT,potenziale costante intermittente

Titratura del PITT;

Misurazioni estese: rumore elettrochimico (EN), misurazione della corrosione galvanica (ZRA), dissoluzione/deposizione elettrochimica, coulomb di potenziale di elettrolisi controllato

Metodo (BE), misurazione della resistenza della soluzione, curva di polarizzazione ciclica.
