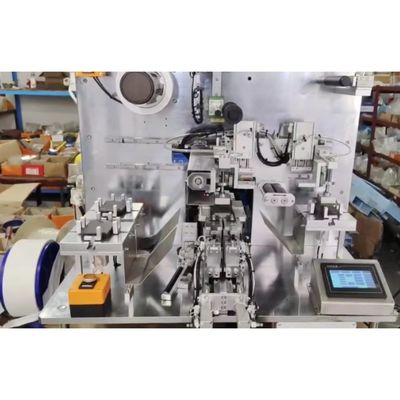

* Cintura di diaframma a forma di Z; il controllo attivo dello svincolo del diaframma garantisce una tensione adeguata durante la laminazione
processo che garantisce una deformazione minima del diaframma durante l'estensione;
* caricamento manuale, posizionamento automatico e impilazione ciclica di piastre e diaframmi polari (tipo piastra);
* La laminazione è completata, e le celle della batteria possono essere rimosse manualmente con un apparecchio di fissaggio, e l'adesivo può essere
applicato all'apparecchio;
* Equipaggiato di serie con un generatore di vuoto integrato, può anche essere collegato a un aspiratore di fabbrica esternamente;
* all'interno della gamma di spessore della laminazione locale, il numero di laminazioni può essere regolato liberamente;
* Progettazione di tre stazioni, può essere applicata al processo di impilamento di batterie liquide ed elettrodi di batterie a stato solido, e la
il programma di impilazione può essere commutato in modo flessibile;
* Adottando una progettazione di compatibilità, la dimensione della batteria può essere regolata personalizzando alcuni stampi e regolando la pinza di pressione,
con ampia gamma di regolazione;
* controllo PLC, funzionamento HMI, facile da usare e da mantenere;
* Può essere utilizzato in una cassetta per guanti

Specificità

Fonte di aria	0.5-0.8MPa di aria compressa
larghezza dell'elettrodo	Da 40 mm a 90 mm
lunghezza dell'elettrodo	40-100 mm
Spessore dell'impilazione	≤ 15 mm

* AC220V monofase ± 10% (AC110V personalizzabile), frequenza 50/60Hz, potenza 400W;
* Fonte d'aria: aria compressa da 0,5-0,8 MPa;
* Fonte di vuoto: il grado di vuoto è migliore di -60Kpa (misurato a pressione atmosferica standard, dotato di un
la pompa a vuoto come standard, oppure una pompa a vuoto esterna può essere personalizzata).
* Metodo di impilazione: impilazione a forma di Z (batteria liquida, membrana in tipo rotolo); impilazione a stato solido (batteria a stato solido, con un
diaframma a forma di chip).
* Metodo di funzionamento: alimentazione manuale, raccolta e impilazione automatica dei materiali, apparecchiatura manuale per il prelievo e l'incollaggio dei materiali
batterie;
* Ritmo di impilazione: 2-3 S/pezzo per gli elettrodi impilati, 4-6 S/pezzo per il litio metallico impilato (esclusi gli impilati)
tempo di preparazione per ciascuna cella);
* Precisione di accumulo: batteria liquida: ≤ ± 0,3 mm (dimensioni relative della posizione tra gli elettrodi);
batteria allo stato solido: ≤ ± 0,5 mm (dimensioni relative della posizione tra gli elettrodi);
* larghezza dell'elettrodo: 40-90 mm;
* lunghezza dell'elettrodo: 40-100 mm (nella direzione dell'orecchio dell'elettrodo, escluse le dimensioni dell'orecchio dell'elettrodo);
* Stampo standard: batteria allo stato liquido (batteria allo stato solido): progettare il dispositivo in base alle dimensioni dell'elettrodo della batteria
fornito dal cliente.
* Spessore di impilamento: ≤ 15 mm; il numero di strati impilati può essere impostato in base allo spessore dell'elettrodo (entro l'intervallo
di spessore locale impilato);
* lunghezza dell'orecchio dell'elettrodo: 0-25 mm;
* Dimensioni dell'apparecchiatura: L790 * W740 * H730 mm (a seconda del progetto effettivo);
* Peso: circa 200 kg;
* Parte elettrica
* PLC Xinjie/Omron
* Modulo di espansione PLC Xinjie/Omron
* Connettività Kunlun con touch screen
* Valvola elettromagnetica AIRTAC
* AIRTAC a cilindro

Tag:

prodotti

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine

Cina

Tipo di imballaggio:

Batteria solida

Velocità di laminazione (S/fetta):

2-3 pezzi/pezzo

Impilamento dell'accuratezza:

≤ ± 0,3 mm

Larghezza dell'elettrodo:

40-90MM

Evidenziare

Macchine per l'impilazione di celle a sacchetto a forma di Z

Macchine per l'impilazione di celle a sacchetto HMI

Apparecchiature per batterie al litio HMI

Descrizione di prodotto

Descrizione dei prodotti

Specificità

Fonte di aria	0.5-0.8MPa di aria compressa
larghezza dell'elettrodo	Da 40 mm a 90 mm
lunghezza dell'elettrodo	40-100 mm
Spessore dell'impilazione	≤ 15 mm
